Широкополосный смеситель для измерителей АЧХ от 1 до 2500 МГц

Mixer 1 MHz to 2500 MHz

Резвяков Евгений Михайлович

Вниманию радиолюбителей и специалистов предлагается схема, фотография и реально измеренные АЧХ сверх широкополосного смесителя для измерений в диапазоне частот от 1 МГц вплоть до 2500-3000 МГц.

Основой смесителя служит смеситель AD 8343 и симметрирующий усилитель AD8351.

Схема смесителя приведена на рис 1.

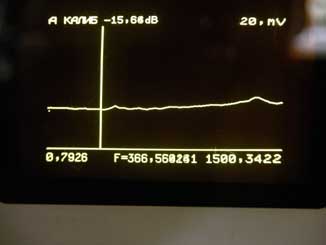

Реально измеренная АЧХ без какой либо коррекции приведена на рис. 2 , неравномерность АЧХ в диапазоне от 1 до 1500 МГц составляет + - 4 дБ, что для столь широкого диапазона частот очень даже неплохо.

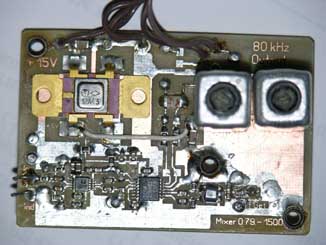

Скорректированная измерителем АЧХ имеет неравномерность не более + - 0.2 дБ. Столь широкая полоса частот достигнута благодаря очень компактному размещению деталей на печатной плате (см. рис. 3) , а также благодаря широкополосному симметрирующему трансформатору на "длинной линии" Т1 в цепи сигнала гетеродина (Get).

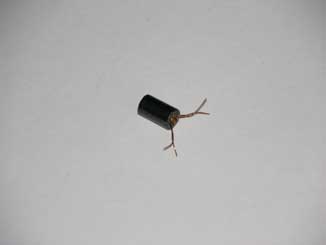

При отсутствии покупного трансформатора ETC1-1-13, он может быть легко изготовлен самостоятельно из 6 дырчатого ферритового дросселя от старых компьютерных плат или HDD, фото такого трансформатора прилагается (рис. 4).

Трансформатор имеет 3 витка, намотанных 2 скрученными между собой проводниками в эмалевой изоляции диаметром 0,18 - 0,2 мм. В схеме начало обмоток помечено точками, в расположении точек нет ошибки, так как это не обычный симметрирующий трансформатор с магнитной связью между обмотками, а трансформатор на "длинной линии", где феррит нужен только для подавления синфазной составляющей.

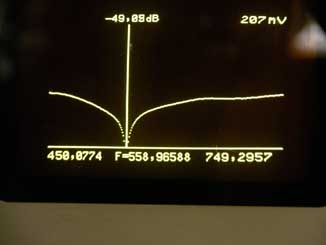

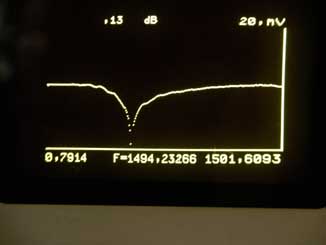

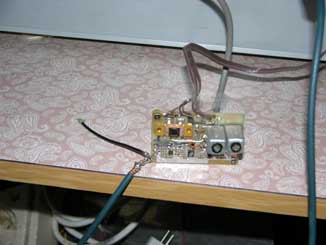

Как пример использования смесителя, приведена АЧХ короткого, разомкнутого на конце отрезка кабеля длиной 78 мм, измеренная с помощью прибора Х1-55. Провал в АЧХ составляет 49 дб (рис. 5, 6, 7)

Помимо измерений, смеситель может быть использован в панорамных приемниках и другой технике, где требуется преобразование частоты вниз или вверх.

Рис.1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

Рис. 7
